蜘蛛吊结构、原理及特点

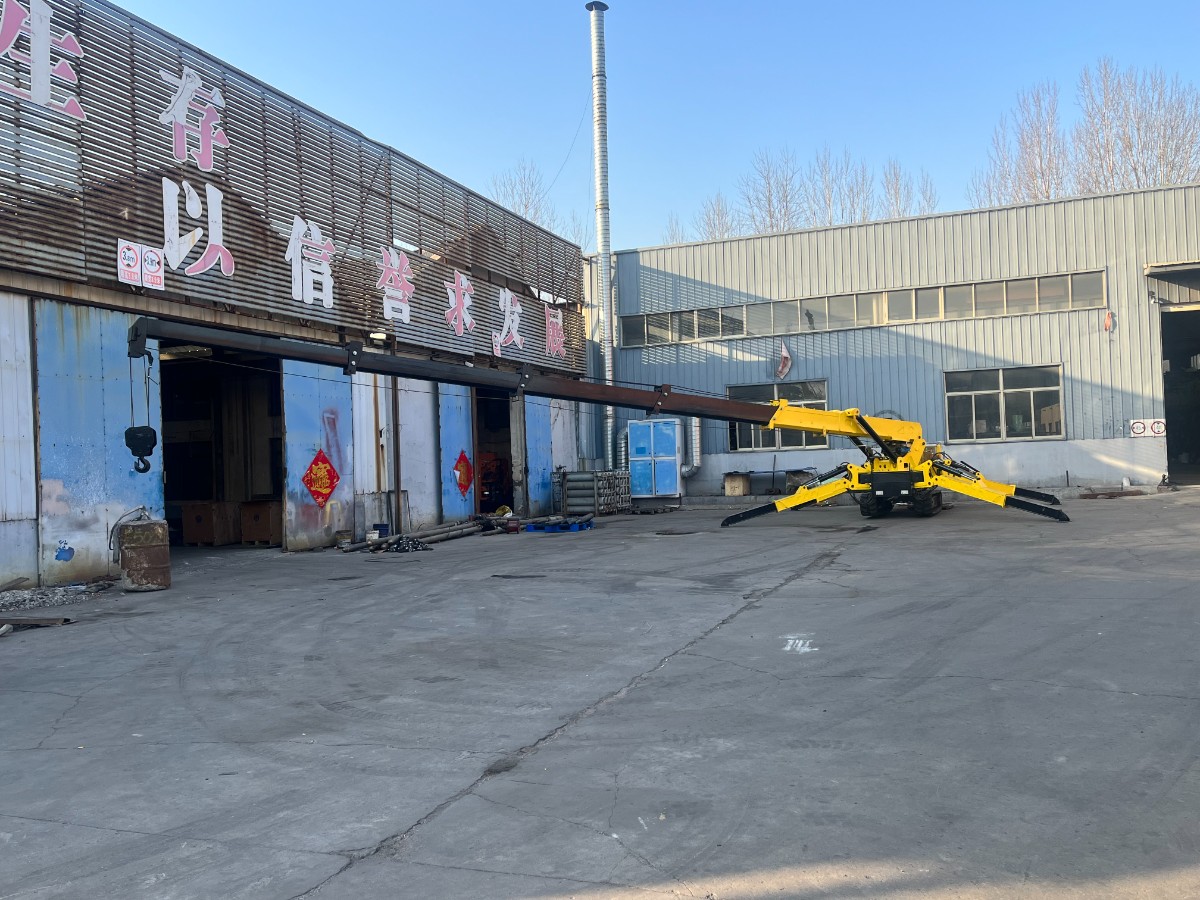

蜘蛛吊主要由底盘、支腿、转台、吊臂、卷扬机构、液压系统和电气控制系统等组成，各部分协同工作，利用液压传动原理实现重物的起吊、平移和放置等动作。以下是其详细的结构与原理介绍：

结构

· 底盘：通常采用履带式。履带式底盘接地比压小，通过性好，能适应复杂地形；底盘上安装有发动机、液压泵站、驾驶室等部件。

· 支腿：一般有四条可伸缩的支腿，位于底盘的四角。支腿在作业时伸出，以扩大支撑面积；在行驶状态时则收缩，减小设备的宽度，便于运输和移动。每个支腿都可单独进行伸缩调整，以适应不同的地面状况和作业要求。

· 转台：安装在底盘上方，通过回转支承与底盘相连，可实现 360° 旋转。转台上设有吊臂安装座、卷扬机构、液压油箱、电气控制箱等部件。转台的旋转运动由液压马达驱动，通过回转减速器实现减速和增矩，使转台能够平稳地旋转。

· 吊臂：多为伸缩式结构，由多节臂杆组成，可通过液压油缸实现臂杆的伸缩，以改变吊臂的长度和工作半径。吊臂的截面形状通常为箱型结构，具有较高的强度和刚度，能够承受较大的载荷。吊臂头部装有滑轮组，用于引导钢丝绳，实现重物的起升和下降。

· 卷扬机构：主要由卷扬筒、钢丝绳、制动器、减速器和电动机（或液压马达）等组成。电动机（或液压马达）通过减速器驱动卷扬筒旋转，收放钢丝绳，从而实现重物的起升和下降运动。制动器用于在卷扬机停止工作时，可靠地制动卷扬筒，防止重物下滑。

· 液压系统：是蜘蛛吊的核心动力传输系统，由液压泵、液压马达、液压缸、液压阀、油箱和油管等组成。液压泵将发动机的机械能转化为液压能，通过油管将高压油输送到各个液压执行元件（液压马达和液压缸），驱动它们完成相应的动作，如吊臂的伸缩、转台的旋转、支腿的升降和卷扬机构的起升下降等。液压阀则用于控制液压油的流向、压力和流量，实现对各个动作的控制。

· 电气控制系统：用于控制蜘蛛吊的各个动作，包括发动机的启动与停止、液压系统的压力调节、吊臂的伸缩、转台的旋转、卷扬机构的起升下降以及各种安全保护装置的控制等。电气控制系统通常由控制器、操作手柄、按钮、传感器、继电器和电缆等组成，操作人员通过操作手柄和按钮发出指令，控制器根据指令控制相应的电气元件和液压阀，实现对吊车的操作。

工作原理

蜘蛛吊的工作原理基于液压传动和杠杆原理。发动机驱动液压泵运转，液压泵将油液从油箱中吸出并加压，形成高压油液。高压油液通过液压管路输送到各个液压执行元件，如液压缸和液压马达。

当需要吊臂伸缩时，控制相应的液压阀，使高压油液进入吊臂伸缩液压缸，推动活塞运动，从而带动吊臂节段伸出或缩回，改变吊臂的长度。转台的旋转是通过液压马达驱动回转减速器，进而带动转台绕回转支承旋转，实现吊臂在水平方向上的角度调整。

卷扬机构的工作原理是液压马达驱动卷扬筒，通过钢丝绳缠绕在卷扬筒上，当卷扬筒正转时，钢丝绳收起，重物被吊起；当卷扬筒反转时，钢丝绳放出，重物下降。支腿的升降则是通过控制支腿液压缸的进出油，使支腿伸出或缩回，以调整吊车的支撑高度和水平度。

在整个工作过程中，电气控制系统通过各种传感器实时监测吊车的工作状态，如吊臂的长度、角度、负载重量、支腿的压力等信息，并将这些信息反馈给控制器。控制器根据预设的安全参数和操作人员的指令，对液压系统进行控制，确保蜘蛛吊在安全的状态下进行作业，同时实现各种复杂的吊装任务。
